常規熱水系統中只有一個水箱
用循環水泵把熱泵產生的熱量
轉移到水箱中
對水箱中的冷水逐步加熱
待冷水達到設定溫度和
熱泵停止工作
熱水供用戶使用
當水箱水位降低到一定溫度后
再進行補水
一個熱泵熱水系統
就是補水、加熱、供熱水
三個工程過程
周而復始的工作
每一個過程出現的故障
都會造成整個熱水系統停止工作
影響使用
下面就來一起探討容易被忽略的回水和補水系統
為什么需要回水控制系統?
當末端長時間不用水時
水管里的水溫會下降
為了保證各個用水點供水的溫度
即開水龍頭出熱水
系統應設置1套定溫回水裝置
回水系統控制原理
在供水管路中
最不利點水溫低于設定溫度
比如40℃（可根據實際情況設定溫差）時
先后打開回水電磁閥和供水增壓泵
把管內的冷水頂回到水箱
以保證打開水龍頭就出熱水
當最不利點水溫達到設定溫度
供水增壓泵和回水電磁閥先后停止運行
補水控制原理
（1）
箱內需要裝液位控制器
分為高中低三擋
系統水箱啟動恒溫55℃
水位啟動恒水位高水位S1
（2）
當水箱水位低于低水位時S3時
系統馬上補水（強制補水）
當水箱水溫≤45℃時
水箱水位高于低水位S3時
水箱暫停補水
進行循環加熱
使水箱保持在45℃以上
待水箱水溫回升到≥45℃后
重新進入加水狀態
上述溫度都可根據工程實踐情況進行調節

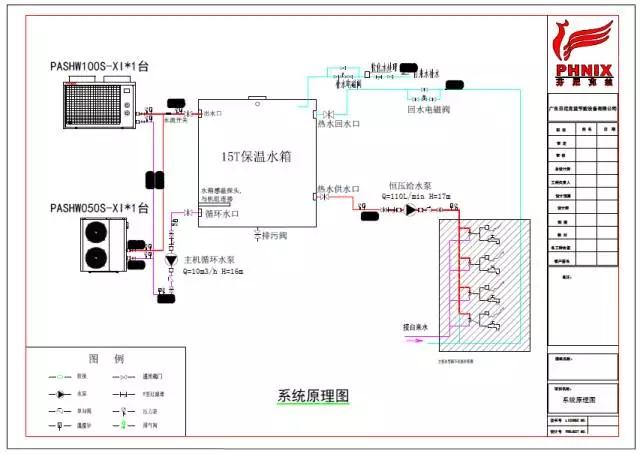

熱水工程原理圖
